O tipo de relatório Matriz de Sumarização, ou tabela cruzada, é um formato de apresentação de dados que permite a visualização do relacionamento entre duas ou mais variáveis categóricas. Diferente de gráficos puramente visuais, ele organiza os dados em uma matriz de linhas e colunas, facilitando a análise de frequências e correlações em um formato tabular estruturado.

Principais características e aplicações:

  • Análise Multidimensional: É a ferramenta ideal para cruzar informações complexas, onde se deseja observar, por exemplo, o desempenho de diferentes produtos (linhas) ao longo de diversos períodos ou regiões (colunas).
  • Identificação de Padrões: Permite uma leitura rápida de totais e subtotais, sendo essencial para identificar desvios, tendências de crescimento ou lacunas em grandes conjuntos de dados.
  • Flexibilidade Interpretativa: Diferente de representações gráficas que exigem uma simplificação da informação, o Cross-Tab mantém a precisão dos dados brutos, permitindo que o usuário realize comparações detalhadas célula a célula.
  • Uso em Relatórios Gerenciais: É amplamente utilizado para consolidações financeiras e operacionais, onde a precisão numérica é tão importante quanto a visualização da relação entre as variáveis apresentadas.


Configuração da Tabela Cruzada (Cross-Tab)

A interface de edição de tabelas cruzadas é organizada em quatro áreas funcionais principais, projetadas para transformar dados brutos em uma matriz de análise estruturada.

Estrutura da Área de Configuração:

  • Campos Disponíveis: Contém a lista de todas as variáveis disponíveis na sua fonte de dados (ex: CategoryName, Country, ProductName) que podem ser utilizadas para compor o relatório.
  • Linhas: Define a dimensão vertical da tabela. Os campos arrastados para esta área determinarão o agrupamento principal do lado esquerdo, como visto no exemplo onde Country e CategoryName são organizados verticalmente.
  • Colunas: Define a dimensão horizontal da tabela. Os campos aqui alocados serão dispostos no topo da matriz, criando as colunas de referência, conforme o exemplo que utiliza ProductName para expandir os dados horizontalmente.
  • Valores: Define o conteúdo quantitativo que preencherá as células da matriz. Este é o local onde você insere os dados que serão calculados ou apresentados, como os valores de UnitPrice e Quantity exibidos no cruzamento de cada linha e coluna.

Ao arrastar os campos entre estas áreas, o motor do relatório processa automaticamente a interseção dessas dimensões, permitindo que você construa o layout detalhado conforme o exemplo de saída impressa que veremos ao final do tópico.

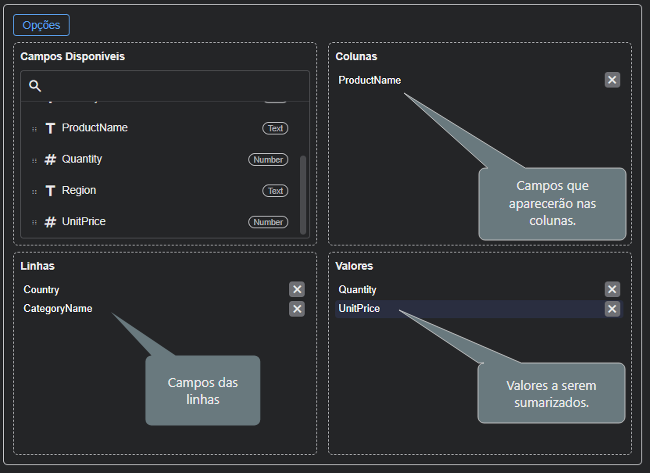

Fig. 01


Como visto na figura 01, podemos arrastar os campos para as caixas, posicionando-os de acordo com a intenção do relatório. Vamos configurar o relatório nesse primeiro momento e apresentar a saída impressa. Posteriormente entraremos nos detalhes e apresentaremos as diversas propriedades disponíveis no componente e para que servem.


Configurar ProductName:

1 - Selecionamos o campo ProductName e ajustamos a propriedade Ângulo para 90 graus.

2 - Mudamos a cor do texto para Azul.


Configurar Country e CategoryName:

1 - Alteramos a cor da fonte para uma cor de destaque.


Configurar os campos de sumário:

1 - Quantitiy: Aplicamos função de sumário para Somatório e alteramos para um formato de saída personalizado '0000'.

2 - UnitPrice: Aplicamos a função de resumo para Somatório e aplicamos um formato moeda.

3 - Aplicamos o alinhamento horizontal para direita.

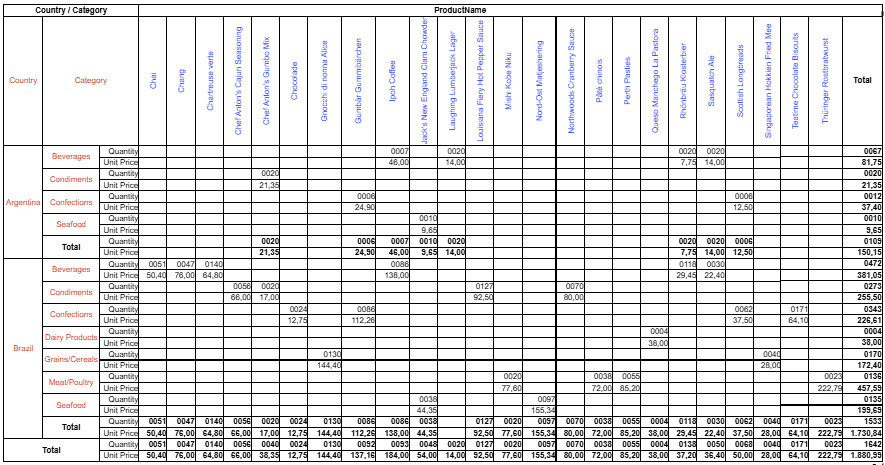

Com isso temos a saída da tabela mostrada na figura 02:


Fig. 02

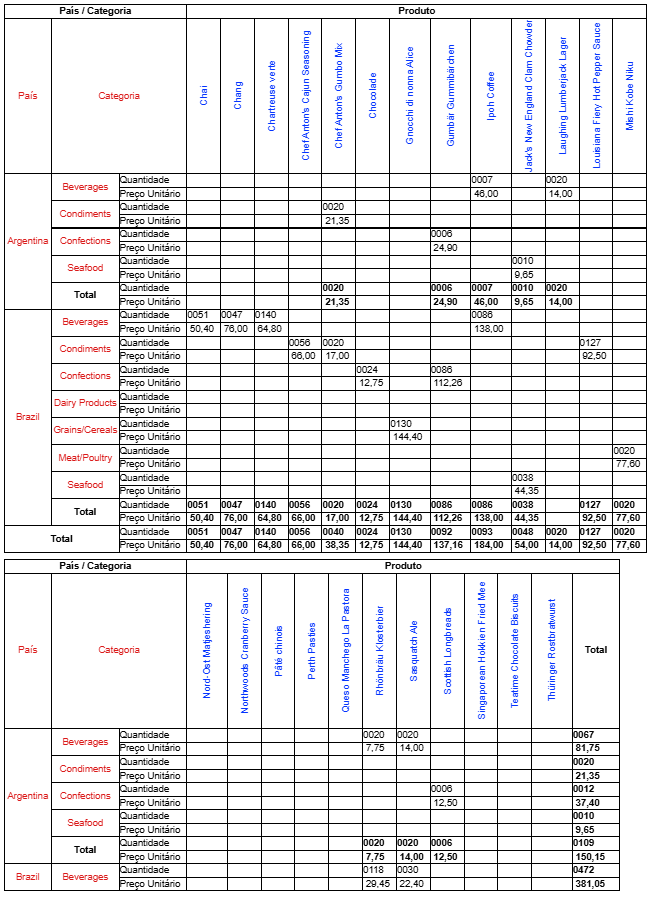

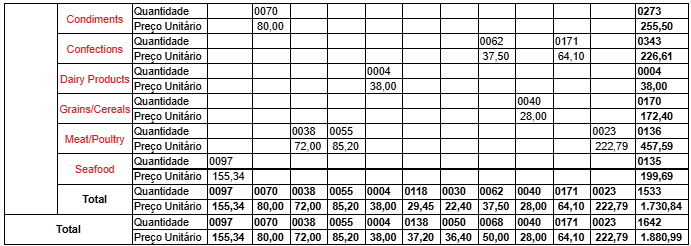

No caso de saída para páginas de uma impressão comum, o sistema pode quebrar a tabela em partes para adequar visualmente.



Propriedades do Componente

Vamos verificar mais de perto as propriedades disponibilizadas pelo componente:

Propriedade

Descrição

Alinhamento Horizontal do Rótulo de Dimensão

Alinhamento horizontal padrão para rótulos estruturais de dimensão.

Alinhamento Horizontal de Total da Coluna

Alinha horizontalmente os rótulos de totais das colunas.

Alinhamento Horizontal de Total da Linha

Alinha horizontalmente os rótulos de totais das linhas.

Alinhamento Vertical do Rótulo de Dimensão

Alinhamento vertical padrão para rótulos estruturais de dimensão.

Alinhamento Vertical de Total da Coluna

Alinha verticalmente os rótulos de totais das colunas.

Alinhamento Vertical de Total da Linha

Alinha verticalmente os rótulos de totais das linhas.

Ângulo do Rótulo de Dimensão

Ângulo de rotação padrão (em graus) para rótulos estruturais de dimensão.

Ângulo do Total da Coluna

Ângulo de rotação (em graus) para os rótulos de total de coluna.

Ângulo do Total da Linha

Ângulo de rotação (em graus) para os rótulos de total de linha.

Banda de Renderização

Define em qual banda do relatório a matriz será renderizada (cabeçalho o rodapé do relatório).

Cor de Fundo

Cor de fundo padrão para rótulos estruturais de dimensão.

Cor de Fundo do Total da Coluna

Cor de fundo usada pelos rótulos de total de coluna.

Cor de Fundo do Total de Linha

Cor de fundo usada pelos rótulos de total de linha.

Cor do Texto

Cor de texto padrão para rótulos estruturais de dimensão.

Cor do Texto do Total da Coluna

Cor usada pelos rótulos de total da coluna.

Cor do Texto do Total da Linha

Cor usada pelos rótulos de total da linha.

Descrição

Descrição da Matriz.

Fonte do Rótulo de Dimensão

Fonte padrão para rótulos estruturais de dimensão.

Fonte do Total de Coluna

Fonte usada pelos rótulos de totalização de colunas.

Fonte do Total da Linha

Fonte usada pelos rótulos de totalização das linhas.

Impressão Habilitada

Quando habilitado, esta matriz é incluída na renderização/impressão do relatório.

Margens do Rótulo de Dimensão

Margens internas padrão para rótulos estruturais de dimensão.

Margens do Total de Coluna

Margens internas para os rótulos de total de coluna.

Margens do Total de Linha

Margens internas para os rótulos de total de linha.

Opções do Motor de Impressão

Mostrar totais de coluna

Exibe colunas de subtotal/total na saída da matriz.

Mostrar totais de linha

Exibe linhas de subtotal/total na saída da matriz.

Permite ordenação

Habilita interações de ordenação no resultado da matriz.

Valor vazio

Texto renderizado quando a célula da matriz não possui valor.

Alinhamento Horizontal

Alinh. horiz. aplicado ao conteúdo das células da matriz

Imprimir se Vazio

Imprime a matriz mesmo quando não há linhas de dados retornados

Quebrar Linhas

Quebra textos longos em linhas adicionais dentro das células.

Espaço de Quebra

Espaçamento extra usado entre linhas de texto quebradas.

Quebra de Linha do Rótulo de Dimensão

Comportamento padrão de quebra de linha para rótulos estruturais de dimensão.

Quebra de Linha do Total da Coluna

Comportamento padrão de quebra de linha para rótulos total de coluna.

Quebra de Linha do Total de Linha

Comportamento padrão de quebra de linha para rótulos total de linha.

Texto do Rótulo de Total da Coluna

Texto exibido nos rótulos de total de coluna.

Texto do Rótulo de Total da Linha

Texto exibido nos rótulos de total de linha.

Total de Coluna Visível

Controla se os rótulos de total de coluna serão renderizados.

Total de Coluna Visível

Controla se os rótulos de total de  linha serão renderizados.
